Die „Maulwurftechnologie“ ist im Leitungsbau weit verbreitet. Der Anteil gegenüber der offenen Bauweise wächst stetig, weil die unterirdische Neuverlegung und Erneuerung von Ver- und Entsorgungsleitungen gravierende technische und wirtschaftliche Vorteile bietet.

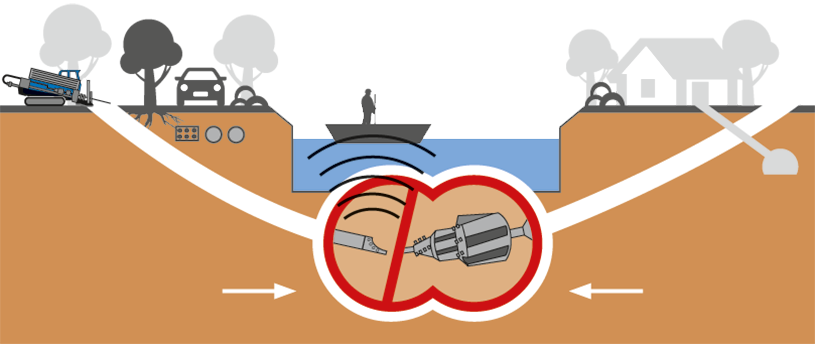

Grabenlose Bauweise bedeutet: geringe Oberflächenzerstörung, minimaler Erdaushub, weniger Baumaschinen und die Vermeidung von Staus, Umleitungen und Flickarbeiten sowie geringe Emissionen bei Lärm, CO2 und Feinstaub, kurze Bauzeiten. Diese Vorteile zeigen sich ganz besonders bei der Herstellung von Hausanschlüssen und bei der Kreuzung stark frequentierter Verkehrswege.

Unsere Spültechnik

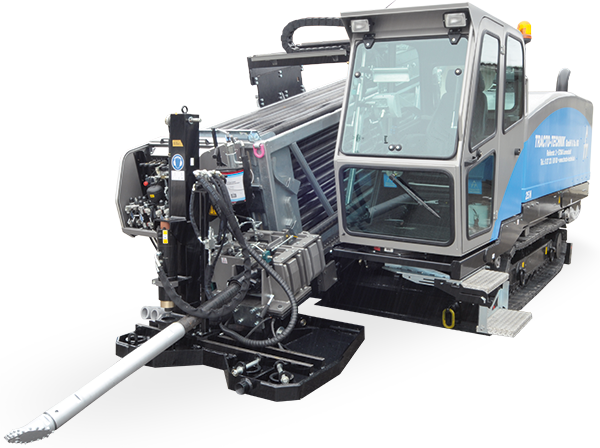

Spülbohrgerät Grundodrill 25 N

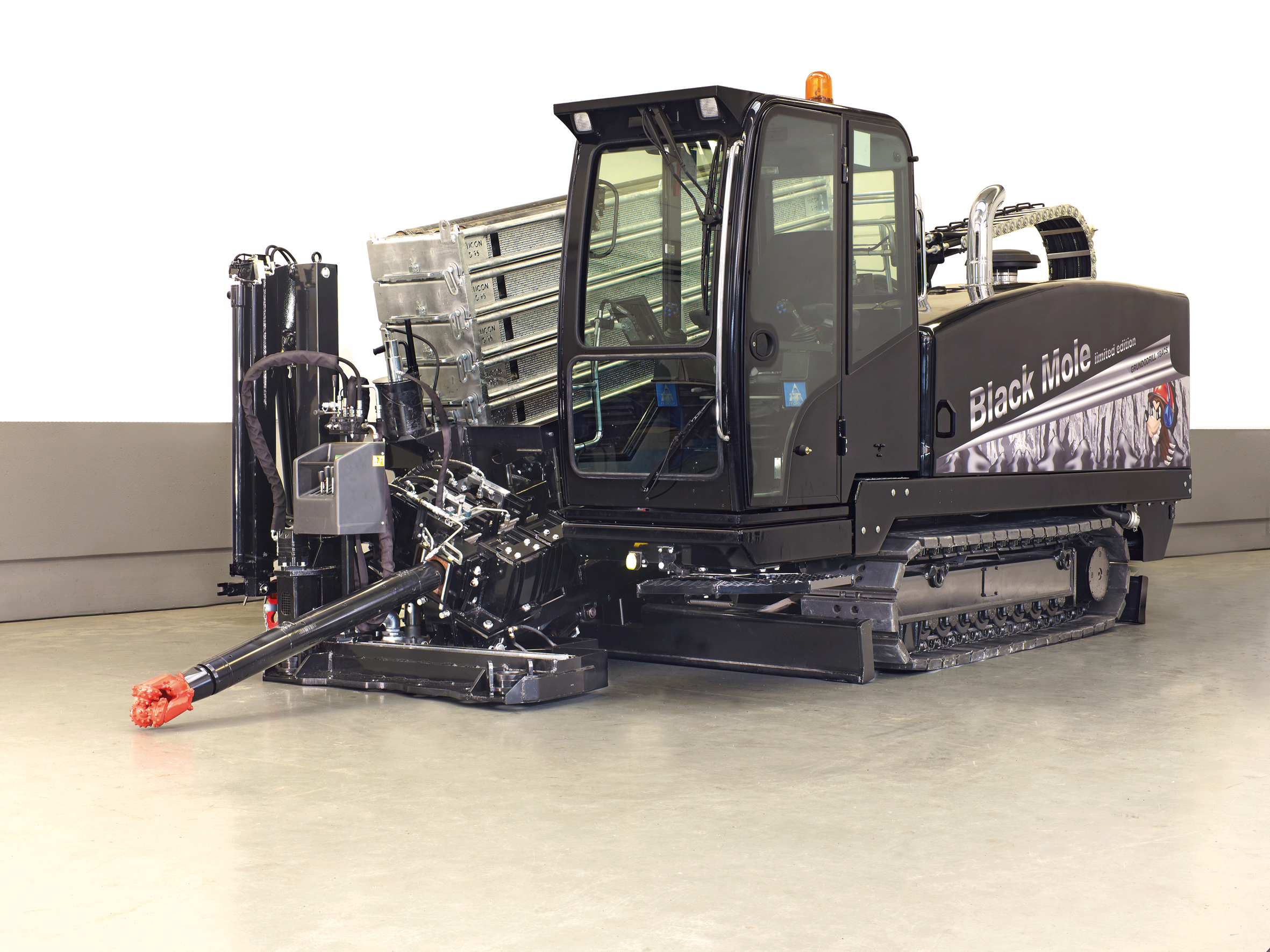

Spülbohrgerät Grundodrill 18 ACS

Technische Details (lt. Hersteller www.tracto-technik.de)

  TD73 TD82 Elicon 95 (Fels)
L x B x H [mm] 6.700 x 2.300 x 2.570 6.700 x 2.300 x 2.570 6.700 x 2.300 x 2.570
Gewicht inkl. Gestänge [kg] 15.200 15.200 15.200
Gestängemagazin Inhalt [m] 225 210 120
Neigungswinkel 12°–30° 12°–30° 12°–30°
Zug- und Schubkraft [kN] 180 200 180
Max. Drehmoment [Nm] 7.500 10.000 7.500
Max. Spindeldrehzahl [U/min] 200 200 200
Pilotbohrung Ø [mm] 115 140/170 165
Bohrgestänge Twin Drive Ø [mm] 73/63 82 95
Gestängenutzlänge [mm] 3.000 3.000 3.000
Aufweit-Ø* [mm] ≤ 600 ≤ 600 ≤ 600
Rohr-AØ* [mm] ≤ 500 ≤ 500 ≤ 500
Bohrlänge* [m] ≤ 400 ≤ 400 ≤ 400
Min. Bohrradius [m] 55 75 55
Max. Fahrgeschwindigkeit [km/h] 2stufig 3,3/5 3,3/5 3,3/5
Frischwassertank [l] 130 130 130
Superschallgedämpft [dB(A)] 66 66 66
Max. Motorleistung [kW] 126 126 126
HD Bentonitpumpe [l/min] 320 (400) 320 (400) 320 (400)

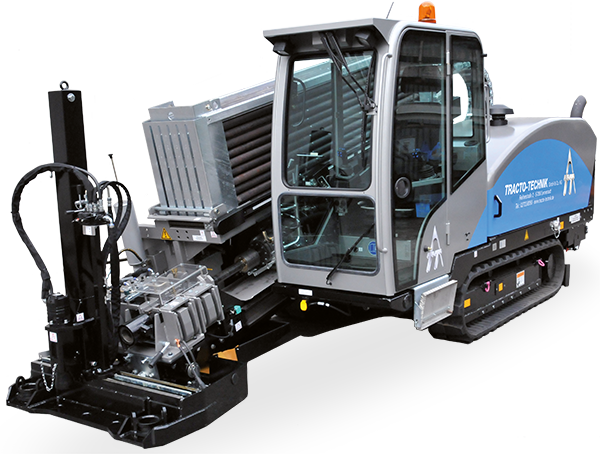

Spülbohrgerät Grundodrill 15 XP

Technische Details (lt. Hersteller www.tracto-technik.de)

L x B x H [mm] 6.150 x 1.850 x 2.400
Gewicht inkl. Gestänge [kg] 10.035
Gestängemagazin Inhalt [m] 210
Neigungswinkel 11°–20°
Zug- und Schubkraft [kN] 147
Max. Drehmoment [Nm] 4.500
Max. Spindeldrehzahl [U/min] 190
Pilotbohrung Ø [mm] 100
Bohrgestänge Twin Drive Ø [mm] 62/54
Gestängenutzlänge [mm] 3.000
Aufweit-Ø* [mm] ≤ 500
Rohr-AØ* [mm] ≤ 400
Bohrlänge* [m] ≤ 350
Min. Bohrradius [m] 42
Max. Fahrgeschwindigkeit [km/h] 2stufig 1.5/3.0
Frischwassertank [l] 100
Superschallgedämpft [dB(A)] 66
Max. Motorleistung [kW] 119
HD Bentonitpumpe [l/min] 200

Begleitfahrzeuge und sonstige Technik

  • Bezeichnung, Fabrikat, Typ
  • Spülbohrgerät Grundodrill 13 X
  • Spülbohrgerät Grundopit 40/60
  • LKW MAN für Drill 25N
  • LKW Scania für Drill 18ACS
  • LKW Scania für Drill 15XP
  • LKW MAN für Drill 13X
  • LKW Scania für Grundopit
  • Tieflader Anhänger für Drill 25 N
  • Tieflader Anhänger für Drill 18 ACS
  • Tieflader Anhänger für Drill 15 XP
  • Tieflader Anhänger für Drill 13 X
  • Tieflader Anhänger für Grundopit 40/60
  • drei Bentovac Vakuumfass
  • vier PKW Toyota Hilux
  • vier Abrollwagen für Ringbunde bis DN 160
  • Transporter Ford Transit
  • zwei Zugkraftmesser
  • diverse Erdraketen
  • Minibagger 5 to, 3,5 to, 1,5 to
  • diverse Anhänger
